UV-развёртка в Cinema 4D — швы, острова и упаковка

Когда без UV не обойтись

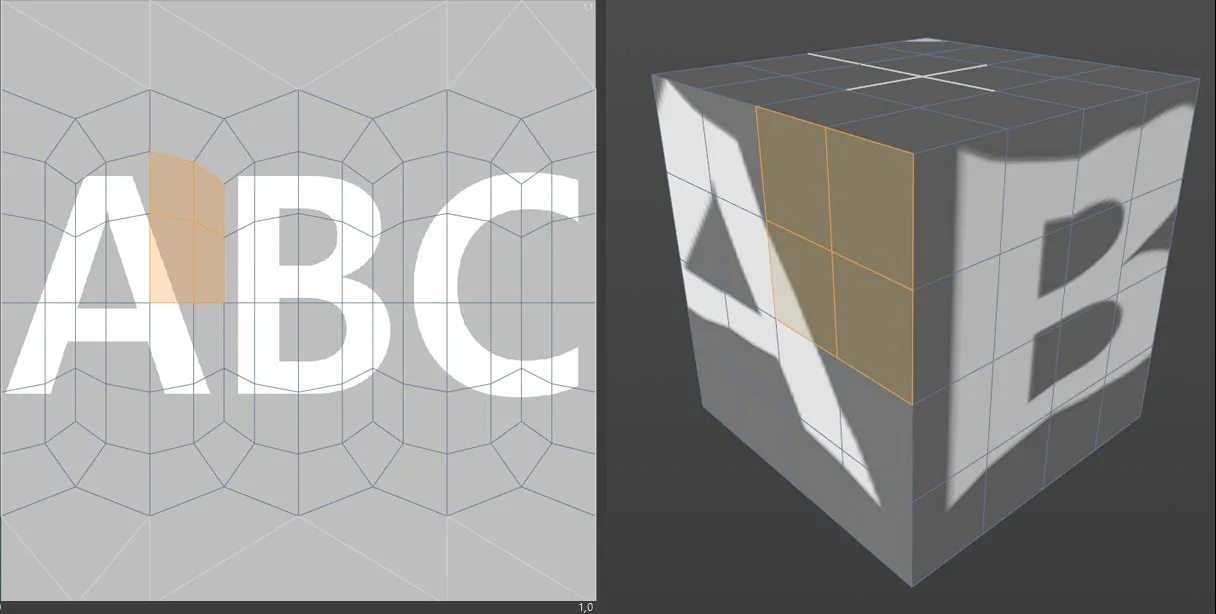

Кубическая, сферическая и трипланарная проекции подходят для быстрых материалов, но UV нужна, когда рисунок должен находиться в точном месте: этикетка, лицо, шов одежды, панель устройства, игровой asset или экспорт в другое приложение.

В Cinema 4D 2027 у материалов Redshift проекции Triplanar и Hex Tiling настраиваются в Material Tag отдельно для каждого объекта, без копии материала. Это убирает растяжение и заметный повтор текстуры там, где точное положение рисунка не важно (изменения Cinema 4D 2027.0).

UV-развёртка связывает точки 3D-поверхности с координатами на 2D-текстуре. Разрезанные части называются UV islands, а выбранные границы — швами. Любая развёртка сочетает три компромисса: число швов, искажение и эффективное использование текстурного пространства.

Подготовьте модель

Перед UV:

1. сохраните отдельную версию проекта;
2. завершите крупные изменения топологии;
3. проверьте normals и удалите случайные дубли полигонов;
4. приведите масштаб объекта к понятным единицам;
5. сделайте parametric/generator-объект редактируемым, если это допустимо;
6. убедитесь, что у объекта есть UVW Tag и он не заблокирован.

Не делайте разрушительное преобразование единственной копии generator. Оставьте исходник скрытым или сохраните предыдущую версию сцены.

Откройте UV Edit

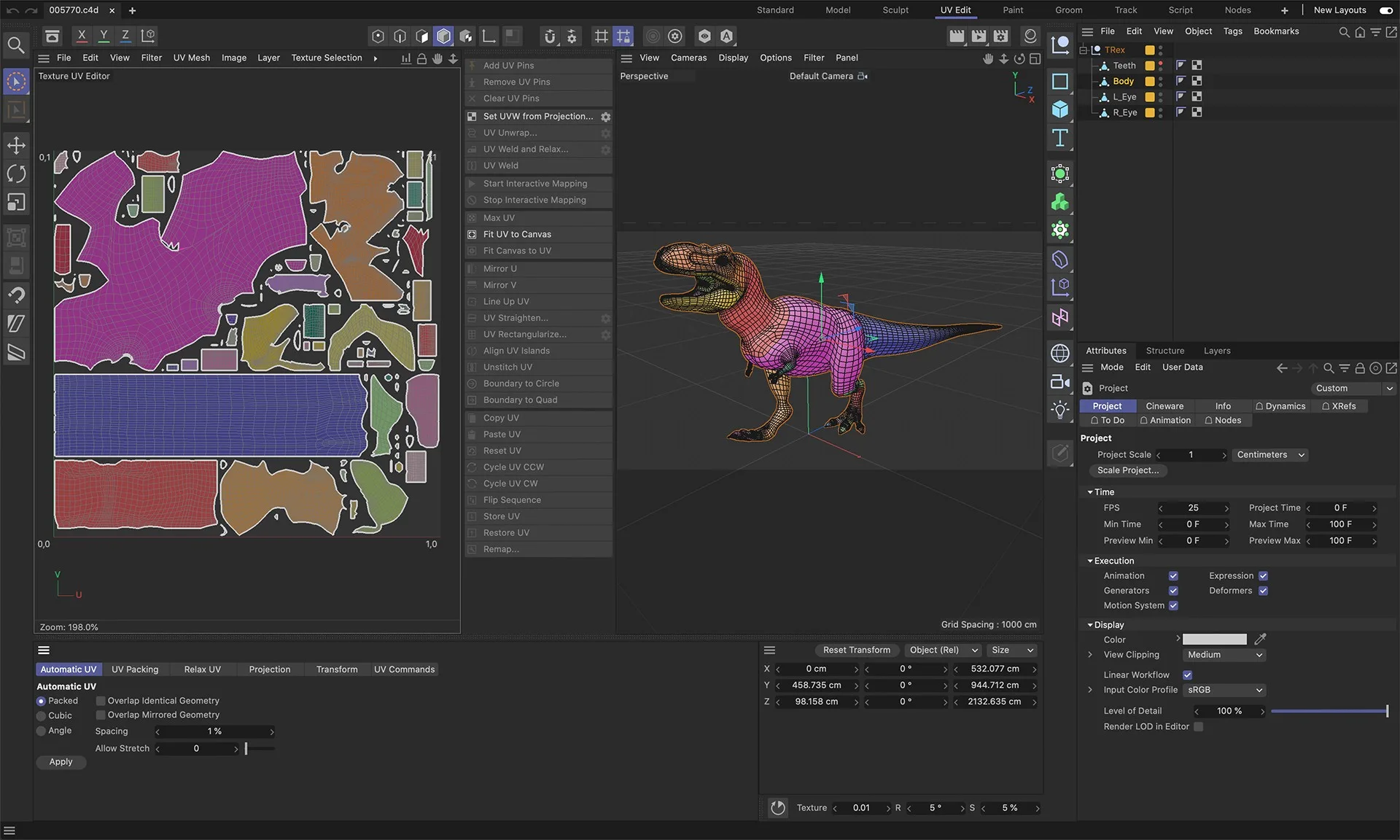

С версии 2026.3 в Cinema 4D новый UV Editor: прежний редактор и UV-инструменты из BodyPaint 3D убраны. Переключитесь в layout UVEdit — переключатель layouts находится в правом верхнем углу окна. В нём открывается UV Editor с развёрткой выбранного объекта и его UVW Tag, а рядом остаётся обычный 3D viewport. Значки основных UV-инструментов находятся внизу UV Editor, полный список команд — в меню Mesh → UV.

Если UV нельзя выбрать, проверьте четыре причины: объект не polygonal, нет UVW Tag, выбран не тот Material/UVW Tag или включён Lock UVW.

Поставьте швы

Хороший шов располагается там, где его меньше видно или где форма естественно разделяется. Для цилиндрической детали нужен продольный разрез и границы крышек; для головы — шов по затылку и дополнительные разрезы вокруг сложных областей.

Правила:

• длинная изогнутая поверхность требует пути, по которому она раскроется;
• жёсткий геометрический переход часто подходит для UV-шва;
• не дробите ровную видимую поверхность без причины;
• сложное внутреннее отверстие лучше отделить от внешней оболочки;
• симметричные детали можно временно накладывать, только если им разрешена одна и та же текстура.

Швы отмечайте в режиме Edges инструментом Seam Selection. Он работает как Path Selection: в режиме Live Path рёбра выбираются протягиванием с зажатой левой кнопкой мыши, а с Ctrl выбор снимается. Швы хранятся на объекте в отдельном теге выделения; обычное выделение рёбер можно превратить в швы командой Mark as Seam.

Unwrap и Relax

Unwrap раскладывает поверхность по заданным швам, Relax выравнивает длины рёбер, чтобы уменьшить растяжение. Обе операции выполняет инструмент UV Unwrap and Relax, его настройки открываются значком шестерёнки. Примените его и сравните остров с формой модели. Участки, которые уже лежат правильно, закрепите UV Pins — при повторном relax они не сдвинутся.

Для быстрого старта есть Automatic UV: он разворачивает и упаковывает объект за один шаг, но не учитывает швы и UV Pins.

Relax не исправляет принципиально неверный шов. Если остров сильно перекручен, вернитесь к 3D-модели, измените разрез и разверните заново.

Упакуйте UV islands

После получения островов приведите их к сопоставимой texel density — плотности пикселей на единицу поверхности. Затем выполните packing в квадрат 0–1 с достаточным padding между островами. Для этого в меню Mesh → UV есть команды Set Texel Density и UV Packing.

Padding нужен для mipmapping, фильтрации и текстурного bleed. Значение зависит от разрешения: одинаковый процент поля даёт разное число пикселей в 1K и 8K. Оставляйте больший запас для game/real-time и карт, которые будут уменьшаться.

UV Editor показывает развёртки всех выбранных объектов и UV tags сразу, а UV Packing в режимах Rasterized и Geometric раскладывает их острова в общем пространстве. Перед упаковкой убедитесь, что выбраны только нужные объекты и теги.

Не максимизируйте заполнение ценой случайного поворота ориентированных деталей. Для ткани, дерева и технических панелей направление текстуры важнее нескольких процентов свободного места.

Проверочная текстура

Назначьте checker с буквами/цифрами или цветными квадратами. Проверьте модель в 3D-view и тестовом Redshift-render.

Ищите:

• растянутые или прямоугольные клетки вместо квадратов;
• резкую смену масштаба между соседними деталями;
• перевёрнутые надписи;
• видимые seams на глянцевом и normal material;
• overlap там, где текстура должна быть уникальной;
• слишком маленькие важные острова.

Если checker одинаковый, но конкретная текстура выглядит неверно, проблема уже может быть в масштабе изображения, color space или настройке материала.

UDIM и несколько тайлов

UDIM распределяет острова по нескольким плиткам вместо одного квадрата 0–1. Это полезно для hero-assets, но усложняет именование, экспорт и память. Используйте UDIM только если renderer, painting-приложение и следующий этап pipeline поддерживают одинаковую схему.

Для большинства motion-объектов сначала достаточно одного 0–1 tile. Несколько 4K UDIM не добавляют качества, если объект занимает небольшую часть кадра.

Частые ошибки

• UV-инструменты неактивны. Объект не преобразован в polygonal или выбран не тот tag.
• Острова накладываются. UV получены проекцией, которая даёт наложения, или после ручных правок не выполнен UV Packing.
• После правки модели всё съехало. Топология менялась после финальной UV.
• Шов виден в normal map. Проверьте tangent basis, padding и раздельные вершины/нормали.
• Часть текстуры размыта. У острова ниже texel density.
• Packing меняет направление рисунка. Запретите нежелательный rotation или поверните ориентированные острова вручную.

Проверяемый результат

Сохраните скриншот UV Editor и turntable с checker. Клетки должны иметь сопоставимый размер, швы — находиться в выбранных местах, а острова — не пересекаться без намерения. После этого переходите к PBR-материалам Redshift.
